Как почистить лямбда зонд

Признаки неисправности датчика кислорода

Но основной признак неисправности устройства это повышенный расход топлива и сниженная динамика автомобиля, которые не трудно не заметить.

Через определенный пробег машины датчик кислорода, а точнее его керамическая основа (циркониевая керамика) с платиновым напылением, покрывается свинцовыми отложениями, слоем сажи и нагара.

Безусловно у нормального водителя сразу же возникает потребность в удалении данных отложений.

Но сложность ситуации заключается в том, что воздействовать на керамическо-платиновую основу датчика кислорода механически с использованием абразивных инструментов и материалов нельзя. Основа будет повреждена и устройство придется заменить.

Покупать новый лямбда зонд даже через 40 – 50 тыс. км. пробега авто будет дорого, поэтому чистка датчика кислорода, тема всегда актуально, но делать это нужно правильно по инструкции указанной ниже.

Также читайте про способы проверки лямбда зонда мультиметром и другими приборами.

Широкополосные

Читайте

Имеется такое устройство, как широкополосный кислородный датчик. Признаки неисправности (УАЗ Патриот имеет такие же, как и любой другой автомобиль) датчика заключаются в том, что изменяется режим работы двигателя. Разница между обычным и таким устройством довольно большая. Дело в том, что у них совсем различные принципы функционирования и чувствительные части. А широкополосные лямбда-зонды более информативны, а это актуально для случаев, если двигатель работает в нестандартных режимах. Следовательно, чем богаче информация, тем более точные настройки будет производить электронный блок управления.

Причины, приводящие к неисправности лямбды

К поломкам кислородного датчика могут привести следующие причины:

• одна из основных причин, особенно актуальная в нашей стране — низкое качество бензина, высокое содержание свинца в нем. Увы, качество бензина на заправке проверить невозможно;
• попадание на корпус кислородного датчика тормозной или охлаждающей жидкости;
• попытка почистить зонд без знания дела, или не предназначенными для этого средствами.

Вообще, кислородный датчик является деталью одноразовой, и не должен подвергаться попыткам очистки, промывки, и прочим манипуляциям, цель которых — восстановление работоспособности. Но, тем не менее, его чистка — процедура весьма распространенная.

Чем грозит вмешательство

Монтаж обманок для ЛЗ не предусмотрен производителями автомобилей. Обманывать систему контроля автомобилистам приходится, рискуя корректной работой самых разных систем автомобиля.

Если при монтаже будут допущены ошибки, могут возникнуть проблемы:

1. Если компьютер авто перестанет регулировать процесс впрыска, возможны неполадки в работе мотора.
2. При неправильной пайке схемы возможно повреждение электропроводки.
3. Во время монтажа обманок иногда повреждаются датчики. Причем автовладелец даже не подозревает об этом, поскольку в системе уже стоит обманка.
4. Монтаж обманки, как и перепрошивка, может привести к сбою в работе компьютера.

Если в сферу ваших интересов не входит «общение» с токарным станком или паяльником, обманку любого типа можно приобрести в автомагазине. С их установкой не возникнет проблем даже у начинающих автомобилистов.

Чистить старый или купить новый

Вокруг этой темы ходит много разговоров и споров. Чистить лямбда-зонд или нет, каждый автовладелец должен решать сам. Но тут важно учитывать элементарные показатели статистики. Они указывают на то, что далеко не во всех случаях после процедуры очистки кислородного датчика удаётся полноценно вернуть его правильную работоспособность. Иногда контролёры работают непродолжительное время после восстановления либо же продолжают выдавать не совсем корректные результаты, из-за чего электронный блок не способен грамотно формировать топливовоздушную смесь для камеры сгорания. Полагаться на очистку как на панацею от неправильной работы зонда не стоит. Всегда можно попробовать реанимировать датчик. Но также рекомендуется держать в запасе новый исправный датчик кислорода. Если очистка не даст ожидаемого результата, тогда будет проще вставить на место старого датчика новое устройство. Ещё автомобилисты утверждают, что чистка контроллера при более чем 100 тысячах километров пробега вообще бессмысленное занятие. Он отслужил своё, а потому просто выкидывайте датчик и покупайте новый прибор. Это будет проще для всех.

Способы очистки в домашних условиях

Поскольку кислородный датчик иногда можно восстановить, у автовладельцев возникает логичный вопрос. Их интересует, как правильно почистить лямбда зонд, не обращаясь в автосервис. Действительно существуют методы, которые можно применять в домашних условиях. Но нужно быть предельно аккуратными, поскольку работа подразумевает использование потенциально опасных веществ. Учтите, что кислородный датчик по своей конструкции довольно хрупкий. Потому нанесение любого повреждение при чистке прямо указывает на то, что работу нужно прекращать, и покупать новый контроллер. Этот уже непригоден к дальнейшему использованию. Необходимость замены лямбда-зонда возникает тогда, когда транспортное средство начинает без объективных причин потреблять большое количество топлива, превышающее нормальные значения. Также на приборной панели появляются сигнальные лампы, которые рекомендуют провести диагностику. Довольно часто такие симптомы указывают именно на проблемы с кислородным датчиком. И есть два метода очистки:

Рекомендуется сразу отказаться от идеи выполнить механическую очистку. Это объясняется хрупкостью элемента, который очень легко повредить при работе своими руками. При нанесении любых повреждений дальнейшая эксплуатация такого контроллера не допускается. Также опасно применять любые электрические инструменты с абразивными насадками. Они воздействуют со слишком большой силой, из-за чего датчик моментально ломается. Сидеть и ковырять датчик разными зубочистками или иголками тоже долго и изнурительно. В итоге опытные автомобилисты сходятся на том, что химический метод самый оптимальный, простой для выполнения в домашних условиях и эффективный.

Выбирая химический метод очистки, важно выбрать подходящее средство. Здесь можно задействовать жидкости от разных производителей, которые предлагают свои растворители твёрдых плёнок нагара. И многих интересует, можно ли в домашних условиях почистить лямбда-зонд очистителем карбюраторов. Такое средство действительно может помочь, как и очиститель инжекторов. Но всё же большую популярность завоевала ортофосфорная кислота. Она способна справиться с более серьёзными загрязнениями. Ортофосфорная кислота характеризуется способностью быстро растворять оксиды металла и органические щелочные плёнки, не повреждая при этом сам кислородный датчик. Такая очистка даёт хороший результат, потому её часто проводят своими руками в домашних условиях, если контроллер не вышел из строя, а просто загрязнился.

Использовать ортофосфорную кислоту можно обычным и улучшенным способом. Чтобы провести очистительные работы, сначала придётся отыскать сам кислородный датчик. Располагается он в подкапотном пространстве перед установленным на авто катализатором. Но учтите, что на современных автомобилях производители ставят сразу два лямбда-зонда. Первый стоит перед катализатором, а второй располагается за ним. Поэтому порой проще отыскать устройства, переместившись из подкапотного пространство под машину. Если в вашем гараже есть яма либо имеется возможность поднять авто на подъёмнике, найти кислородные датчики не составит большого труда. Демонтируются контроллеры ключом нужного размера. После снятия можно приступать к очистке. Обычным методом вы будете пользоваться или ускоренным, каждый выбирает самостоятельно.

Обычная очистка кислотой

Нельзя сказать, что самостоятельная чистка лямбда-зонда ортофосфорной кислотой чрезвычайно простая. И тут дело не в самой кислоте или процедуре. Сложность заключается в том, что керамико-платиновое основание, на котором накапливается нагар и сажа, скрывается под защитным металлическим колпачком. Если его не снять, обработка будет бесполезной. Чтобы демонтировать колпачок, требуется быть предельно аккуратным и деликатным. Взяв в руки ножовку по металлу, вы наверняка повредите всё устройство, поэтому дальнейшая чистка не потребуется. Придётся менять кислородный датчик. Тут подойдёт токарный станок, которым можно срезать колпачок около резьбы. При отсутствии станка используют напильники. Полностью снять напильником колпачок не получится. Зато можно сделать небольшое окошко, размеры которого составят около 5 миллиметров. Оптимальный способ, не требующий дополнительных инструментов. Когда вам удастся добраться до рабочего стержня, можно начинать работу по очистке лямбда-зонда. Пошагово это выглядит следующим образом.

1. Возьмите порядка 100 миллилитров кислоты. Если купите меньше, работать будет не очень удобно из-за малого количества жидкости в ёмкости. В качестве альтернативы ортофосфорной кислоты неплохо себя показывают преобразователи ржавчины и кислота для пайки. Те же очистители инжекторов и карбюраторов тоже подходят. Но кислота обычно показывает себя с лучшей стороны.
2. Купленную жидкость для очистки следует перелить в ёмкость из стекла. Подойдёт маленькая баночка, стакан или рюмка.
3. Сердечник кислородного датчика помещается в эту ёмкость с очистительной кислотой. Только будьте внимательными. Всё устройство погружать в средство для очистки не нужно. Обработать требуется лишь сердечник.
4. Датчик выдерживается в кислоте минимум 15 минут. При сильных загрязнениях лучше оставить сердечник к ортофосфорной кислоте на 20-30 минут.
5. Теперь устройство извлекается и промывается простой чистой водой. Подождите, пока элемент полностью высохнет.
6. Если есть необходимость, процедуру повторите ещё несколько раз. Целью очистки является исчезновение чёрно-коричневого нагара и получение металлического оттенка сердечника кислородного датчика.
7. В некоторых случаях даже 3-4 опускания в ортофосфорную кислоту лямбда-зонда на 20 минут не помогают избавиться от загрязнений. Сдавать не стоит, поскольку можно своими руками повысить эффективность процедуры.
8. Если вы делали только отверстие, тогда воспользуйтесь небольшой кисточкой с достаточно жёстким ворсом. Смачивайте её в кислоте и омывайте датчик. Постепенно такое механическое воздействие позволит увидеть, как сажа опадает.
9. Те, кто смог полностью снять защитный колпачок, могут воспользоваться старой зубной щёткой, тщательно протирая наконечник кислородного датчика.
10. Когда очистка завершится, датчик приобретёт яркий металлический оттенок.
11. Ещё раз промойте его холодной проточной водой. Но не трите руками. Просушите устройство.
12. Если на этапе получения доступа к сердечнику кислородного датчика колпачок снимался, перед обратной установкой его придётся вернуть на место. Оптимальным решением для такой задачи станет использование аргонной сварки.

Процедура очистки

Перед тем как почистить лямбда-зонд, необходимо приобрести в торговой сети ортофосфорную кислоту либо моющее средство на ее основе (например, преобразователь ржавчины). Дальнейшие действия выполняются в таком порядке:

1. Снять датчик (или пару элементов) с автомобиля. Для этого нужно отключить аккумулятор, отсоединить разъем и открутить деталь рожковым ключом.
2. Механическим способом удалить нагар с металлического защитного колпачка.
3. Взять небольшую стеклянную емкость, опустить туда зонд рабочим концом вниз и аккуратно налить кислоту до уровня резьбы элемента. Чтобы повысить интенсивность воздействия, кислоту лучше подогреть до температуры, близкой к кипению.
4. Спустя 10-15 мин извлечь датчик из емкости и промыть водой, затем просушить путем продувки.
5. Установить деталь на место, нанеся на резьбу графитную смазку.

В сети есть рекомендации, гласящие, что перед очисткой необходимо срезать защитный колпачок на токарном станке, обработать керамический наконечник мягкой кистью с кислотой, а затем поставить защиту на место, прикрепив контактной сваркой. Нетрудно догадаться, что разобрать таким способом лямбда-зонд можно лишь в специализированной мастерской, поскольку у рядовых автомобилистов нет в гараже токарных станков и аппарата контактной сварки. Единственный вариант – расширить отверстия в колпачке надфилем, чтобы просунуть кисть.

Используем газовую горелку или плиту

В данном случае нам понадобится газовая плита или горелка и уже известная ортофосфорная кислота.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно промыть двигатель автомобиля

Устройство опускается в кислоту на несколько секунд и быстро подносится к огню.

Будьте внимательны, не допустите воздействия больших температур на пластиковые чехлы, которые могут быть на устройстве.

Через определенное время (ждать придется не долго) на поверхности сердечника датчика, в процессе кипения кислоты, появится соль имеющая светло-серый цвет.

Кислота должна полностью выкипеть. Не допускайте попадания паров химического соединения в органы дыхания.

Уберите лямбда зонд от огня, а затем повторите процедуру снова до тех пор, пока соль перестанет проявляться.

Что такое лямбда-зонд, для чего он нужен и почему так важно, что был он исправен?

Лямбда-зонт (его также часто называют кислородный датчик) – это специальный датчик-контроллер, который измеряет (оценивает) оставшийся в несгоревшей топливной смеси (выхлопных газах) автомобиля объем кислорода, сравнивает его с номинальными значениями и посылает полученные в результате этого сравнения данные в блок управления (БУ) топливной системой.

Отсюда очевидно – если датчик кислорода неисправен, то есть посылает в БУ неверную информацию, то и подача топлива/кислорода будет производиться с ошибками. Как следствие, машина начнет много «есть», плохо разгоняться, нестабильно работать и сильно загрязнять окружающую среду (больше, чем это позволяют делать принятые нормы экологичности).

Принцип работы

Читайте

Устанавливается кислородный датчик исключительно на инжекторные автомобили, в которых используются электронные блоки управления двигателем. Сигнал, вырабатываемый им, подается на блок управления. Этот сигнал используется микроконтроллером для того, чтобы произвести правильную регулировку смесеобразования. Он производит регулировку подачи воздуха в камеры сгорания. Конечно, на качество смеси влияет не только сигнал, поступающий от датчика кислорода, но также и от большинства других устройств, которые позволяют измерить нагрузку на двигатель, его обороты, а также скорость автомобиля, и прочее. Зачастую в автомобилях устанавливается два лямбда-зонда. Один — рабочий, а второй — для корректировки. Они устанавливаются до катколлектора и после. Обратите внимание на то, что тот лямбда-зонд, который монтируется после катколлектора, имеет дополнительный принудительный нагрев. Перед тем как очистить кислородный датчик, обязательно прочитайте требования, которые предъявляются его производителем.

Чистка лямбда зонда своими руками

Чистка лямбда зонда

своими руками lyambda — zonda -svoimi-rukami-c018013 Как .

Как почистить лямбду ортофосфорной кислотой на примере skoda

Поиск второй лямбды

. Можно помочь материально и выпуски будут выходить чаще! Сбербанк: 4276 8060 4388 0409 .

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

• Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
• Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
• Повышенный расход топлива. Потребление горючего может возрасти на 25-30%.
• Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
• Цвет свечей. На них при переобогащении смеси будет черный налет.
• Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
• Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Типичные причины поломки таковы:

• Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
• Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
• Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Как проверить датчик

Для полноты картины стоит уточнить, что существует несколько типов датчиков. Широкополосные (более современные) и двухуровневые. Широкополосный лямбда зонд без специального оборудования, самостоятельно проверить не удастся. Описание подходит лишь для более примитивного, двухуровневого датчика.

Первым делом стоит проверить его визуально. Наконечник, забитый сажей, покрытый налетом свинца говорит о том, что качество используемого вами горючего оставляет желать лучшего.

Для дальнейшей диагностики нам понадобиться вольтметр. Проверка работы производится только на прогретом двигателе, иначе показания будут неточными. Подключаем прибор к лямбде (плюс на сигнальный провод датчика, минус на массу). Показания прибора должны колебаться в районе от 0,2 до 0,8 В, частота колебаний порядка 10 раз за 8 секунд (чуть чаще раза в секунду). Если это происходит намного реже, если диапазон колебаний больше указанного, или показания держаться на одной отметке — датчик неисправен, работоспособность нарушена, и его пора менять.

Это касается датчика, сделанного на основе оксида циркония, сигнал от него может быть от 0 до 1 В. Лямбда зонд из оксида титана, работает в диапазоне от 0 до 5 В.

Диагностика

Следует отметить, что проверка работоспособности лямбда зонда должна проводиться совместно с техническим обслуживанием автомобиля, с периодичностью — каждые 10 тысяч километров пробега. Однако если автомобиль эксплуатировался в неблагоприятных климатических условиях, что применимо к Москве, или в агрессивном режиме, техническое обслуживание должно проводиться чаще. Это рекомендация завода изготовителя.

Так же производитель не рекомендует выполнять самостоятельную диагностику или ремонт в случае возникновения признаков какой-либо неисправности. Для ее устранения следует обращаться в сервисный центр.

Диагностика путем визуального осмотра

Начало любой диагностики начинается с визуального осмотра. К первичным способам диагностики кислородного датчика можно отнести:

• визуальный осмотр электропроводки лямбда зонда на предмет целостности и отсутствия механических повреждений или разрыва;
• осмотр самого лямбда зонда. На его поверхности не должно быть нагара или твердых отложений.

Нагар на корпусе кислородного датчика свидетельствует о неисправном электронагревателе или чрезмерно богатой горючей смеси, поступающей в камеры сгорания.

Твердые отложения на корпусе датчика говорят о плохом качестве топлива и наличии в нем вредных примесей, или о неправильной пропорции горючей смеси.

При отсутствии видимых причин неисправности выполняется более детальная диагностика.

Детальная диагностика

В сервисном центре, с помощью подключения диагностического компьютера, проверяются все электронные системы автомобиля. При неисправности одной из них бортовой компьютер выявляет ошибку и сохраняет ее в своем реестре ошибок. Каждая ошибка имеет свой код, по которому легко выяснить источник неисправности.

В случае отсутствия диагностического компьютера, необходима слесарная диагностика, которая подразумевает частичную разборку и диагностику вольтметром. Она заключается в следующих операциях:

• запуск двигателя и прогрев до рабочей температуры;
• остановка двигателя;
• отключение разъема датчика и подключение к нему вольтметра;
• повторный запуск ДВС и одноразовое поднятие оборотов на холостом ходу до 2500 тысяч в минуту;
• отсоединение вакуумного патрубка от регулятора давления топлива;
• проверка показаний вольтметра. В том случае, если показание равно или меньше 0.8 В, датчик кислорода 2110 неисправен. Он не подлежит ремонту, следовательно, необходима замена;
• проверка кислородного датчика на выявление обедненной топливной смеси. При этом искусственно перекрывается подача воздуха в двигатель. Если показания вольтметра равны 0.2 В или меньше, датчик исправен. Иные показания свидетельствуют о неисправности датчика.

Так же в сервисном центре с помощью вольтметра возможна проверка сигнала, подаваемого на лямбда зонд с электронного блока управления. Если подаваемое напряжение выше 0.45 В, необходима более детальная диагностика блока управления.

Какие датчики ставятся на автомобиле?

На современных автомобилях ставятся такие датчики:

• Скорости.
• Температуры.
• Света.
• Кислорода (еще его называют лямбда-зонд).
• Давления масла.

Вам будет интересно:Как установить зажигание на ВАЗ-2106: инструкция, порядок работы и фото

О датчике кислорода и пойдет в статье речь. Лямбда-зонд позволяет выполнить сразу несколько важных функций. Он значительно улучшает производительность мотора благодаря тому, что правильно дозируется топливо. Также с его помощью уменьшается вредность выхлопного газа. А если точнее, то он позволяет улучшить работу катализатора, значительно продлевает его срок эксплуатации.

Инструкция по очистке кислородного датчика своими руками

Теперь расскажем о том, как производится диагностика и чистка кислородного датчика. Начнем с проверки устройства.

Диагностика

Прежде чем приступить к проверке, нужно прогреть регулятор, для этого следует запустить двигатель и дать ему поработать около 10 минут. Это позволит обеспечить наиболее оптимальную проводимость электролита, а также образование выходного напряжения на датчике. Процедура диагностики осуществляется без отключения зонда, на запущенном и прогретом двигателе. Сам процесс диагностики осуществляется с применением осциллографа, поскольку такое оборудование позволяет получить самый точный результат.

Если нормированный параметр напряжения отличается от полученного в ходе диагностике, то зонд подлежит замене. Значение напряжения должно составлять не менее 10.5 В при включенном зажигании. При пониженном напряжении необходимо произвести диагностику качества подключения датчика и разъемов, кроме того, следует убедиться в том, что сам аккумулятор не разряжен.

Также следует проверить и сопротивление девайса, для этого надо будет отключить разъем. В идеале значение сопротивления должно варьироваться в районе 2-14 Ом, однако данный показатель зависит от конкретного девайса (автор видео о самостоятельной диагностике — канал v_i_t_a_l_y).

Очистка

Если зонд выходит из строя, то, как правило, он подлежит замене, но в некоторых случаях от проблемы можно избавиться путем очистки девайса. Перед тем, как почистить, необходимо отключить лямбда-зонд и демонтировать, процедура очистки актуальна в том случае, если под защитным колпачком девайса имеются отложения.

Итак, как выполнить прочистку своими руками:

1. От регулятора нужно отключить питание.
2. Используя съемник, контроллер извлекается из посадочного места. Если съемника нет, демонтируйте девайс руками.
3. Непосредственно сама процедура очистки с помощью ортофосфорной кислоты. Сам девайс следует поместить в емкость с кислотой примерно на 10-20 минут. За это время кислота должна успеть удалить все отложения и окисления, не нарушив целостность электродов. Для большей эффективности очистки можно демонтировать защитный колпачок, которые необходимо демонтировать на токарном станке.
4. Когда процедура очистки будет завершена, регулятор надо будет промыть водой, а также просушить.

Если после выполненных действий работоспособность регулятора не удалось восстановить, девайс подлежит замене. Меняя контроллер, убедитесь в том, что разъемы на заменяемых девайсах одинаковые.

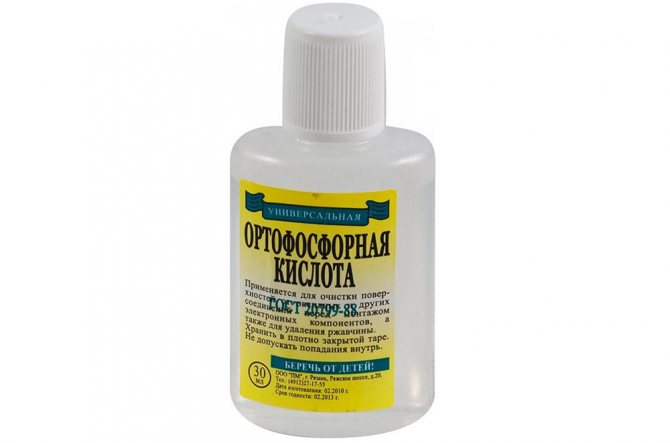

Ортофосфорная кислота

Суть метода заключается в том, что ортофосфорная кислота способна за несколько минут (10 – 15), иногда больше, снять отложения с керамическо-платинового основания устройства не повредив его.

Для выполнения работ понадобиться не менее 100 миллилитров данного химического вещества или его аналогов (смотрите ниже).

Проблема заключается в том, что нужно аккуратно демонтировать защитный колпачок, который изготовлен из нержавеющей стали.

Ножовкой по металлу это сделать можно, но чревато повреждением самой рабочей основы, поэтому данный способ исключен (хотя можно попробовать на свой страх и риск).

Для этих целей используют токарный станок, с помощью которого у самой основы устройства, около резьбы, аккуратно резцом срезают колпачок освободив тем самым доступ к рабочей основе датчика.

Но не у каждого есть доступ к токарному станку.

Решить данную проблему можно с помощью напильника, которым аккуратно пропиливаются отверстия (окошки) в защитном колпачке размерами 4 – 5 мм.

Получив полный или частичный доступ к рабочему стержню лямбда зонда можно приступать к его чистке.

Опускать полностью устройство в ортофосфорную кислоту нельзя, только сам сердечник.

Или можно использовать кисточку из натуральной щетины.

Кисточка должна быть тонкой, чтобы как можно больше захватить поверхности сердечника. Зубная щетка не удачное решение, за исключением ситуации, когда защитный колпачок снят.

Аккуратно смачивая и омывая поверхность рабочего стержня устройства будет наблюдаться такая картина: загрязнения будут постепенно сходить, а сам сердечник будет приобретать стальной оттенок.

Добившись результата, промойте датчик чистой водой, дайте ему высохнуть и при необходимости повторите процедуру.

В дальнейшем закрепите защитный колпачок (если он снимался) с помощью аргоной сварки.

Проверьте состояние прокладки датчика кислорода и установите его на штатное место.

Если до этого появлялась ошибка Check Engine, то ее придется сбросить.

Недостатки и подводный камни:

• не каждый сможет найти хорошего токаря, который выполнит такую работу, поэтому напильник вам в помощь;
• опасность использования ортофосфорной кислоты, нужно исключить попадания ее в глаза и во внутрь организма. Можно использовать преобразователь ржавчины, в составе которого и входит упомянутый компонент. Или обратите внимания на такие названия «ФЛЮС ИЛИ КИСЛОТА ДЛЯ ПАЙКИ», как правило все это можно найти в строительных магазинах, но это тоже опасные химические вещества;
• защитный колпачок может иметь два слоя (двойную оболочку), что усложняет пропилку устройства напильником, здесь спасет только замачивание сердечника;
• невозможно быстро проверить результат работы, если конечно сразу не появиться ошибка Check Engine. Только через время замеряя расход топлива, наблюдая за «поведением» автомобиля картина будет ясна — выбрасывать лямбда зонд или нет;
• в некоторых случаях для полной очистки 10 минут будет мало (все зависит от степени загрязнённости устройства), придется ждать от 1 до 3 часов, чтобы был результат.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Не стучите по датчику, пытаясь его демонтировать. Велик риск повредить его или резьбу. Тогда вы самостоятельно его точно не извлечете без повреждения коллектора.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода. Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

А если неисправен лямбда-зонд — Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа

Юрий Дацык Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.autocentre.ua

Механическая очистка конвертора

Важно своевременно очищать кислородный датчик, чтобы функциональность авто не была нарушена.

Если водитель пренебрегает очисткой зонда, это способствует возникновению проблем работоспособности, снижению производительности из-за неэффективного сгорания.

Необходимые материалы и инструменты:

1. Очки и рабочие перчатки.
2. Автомобильный подъёмник.
3. Гаечный ключ.
4. WD-40 и бензин.
5. Контейнер.
6. Мягкая хрупкая кисть.
7. Бумажное полотенце.

Чистку лямбда-зонда проводят с обеспечением правил безопасности работ. Автолюбитель должен предварительно надеть перчатки, защитные очки и маску для лица, так как он будет работать с бензином во время процесса восстановления. Последовательность операций:

1. Припарковать машину в чистом, хорошо проветриваемом и освещённом месте.
2. Использовать домкрат, чтобы поднять автомобиль и держать его в нужном положении.
3. Включить ручной тормоз, чтобы автомобиль не двигался, когда будет поднят.
4. Установить джек-стойки.
5. Найти кислородные датчики, которые должны находиться рядом с преобразователем. Их может быть разное количество, в зависимости от марки и модели и выпуска. Можно обратиться к руководству пользователя, чтобы узнать точное местоположение. Как правило, один размещён перед каталитическим нейтрализатором, а другой — в выпускном коллекторе.
6. Распылить лубрикатор на датчики, чтобы легче было открутить закипевшие гайки.
7. Подождать 10 минут, а затем открутить их от сети с помощью гаечного ключа.
8. Осторожно собрать лишний бензин в специальный контейнер с плотно закрывающейся крышкой.
9. Нельзя оставлять датчики на земле или в другом грязном месте.
10. Необходимо уложить снятые датчики в контейнер и медленно влить в него бензин. Его количества должно быть достаточно для полного покрытия приборов. После этого нужно дать бензину возможность разрушить грязевые отложения, а затем промыть емкость. Если сразу очистить грязь не удалось, контейнер следует оставить в прохладном и сухом месте на ночь.
11. Утром нужно проконтролировать содержимое контейнера и убедиться, что бо́льшая часть грязи очистилась. Но если что-то осталось, можно взять щётку с мягкой щетиной, окунуть её в бензин и аккуратно промыть зонд.
12. Дать датчикам полностью высохнуть в течение некоторого времени или быстро высушить их, наложив на них бумажное полотенце.
13. Установить их обратно в правильное положение, закрутив все болты.
14. Теперь восстановленный датчик начнёт эффективно работать, что приведёт к увеличению производительности автомобиля.

Химическая обработка поверхности

В интернете существует много ссылок на чистку лямбда-зонда ортофосфорной кислотой — и не только этим средством. Кто-то применял разные химические вещества, обычно используемые для уборки ванных комнат, тарелок и другой кухонной мебели.

Главное правило, чтобы не испортить зонды — не царапать, то есть проводить чистку без использования жёстких кистей.

Больше всего откликов получила очистка фосфорной кислотой. Она продаётся в магазинах и используется при пайке. Её наливают в стакан и пропитывают ею зонд. Через 15−20 минут темно-каменные отложения становятся сине-зелёными от соли, которая легко смывается водой, благодаря своей растворимости.

После промывки зонд становится чистым и блестящим. Индикатор «check» больше не загорается, а расход топлива нормализуется. Таким образом, чистка лямбда-зонда кислотой эффективна, но требует повышенного уровня безопасности из-за возможности получения химических ожогов.

К сожалению, срок службы кислородных датчиков не превышает пробег в 100 тыс. км. Выход зондов из строя ускоряется за счёт использования некачественного топлива или регулярного перегрева. Простой метод очистки в домашних условиях значительно повышает рабочий ресурс лямбда-зонда.

Продлить срок службы двигателя автомобиля поможет чистка лямбда зонда своими руками. Требования экологии диктуют усложнение систем управления двигателя внутреннего сгорания. Все процессы сгорания топлива должны очень точно контролироваться. Для этого в систему выхлопа внесены разные датчики, контролирующие состав газа, проходящего через нее. Одним из них является лямбда-зонд. Чистка лямбда-зонда (или, как его называют иначе, датчика кислорода) своими руками увеличит его ресурс и улучшит работу мотора.

Отключить лямбда-зонд программно

После физического удаления катализатора программное отключение лямбда-зондов, стоящих после него, обязательный этап. Без адаптации находящийся после катализатора второй датчик передает неправильные показатели выхлопа, загорается чек и двигатель уходит в аварийный режим. Это чревато увеличенным расходом топлива и плохой динамикой.

Отключение лямбда-зондов программно с помощью чип-тюнинга принесет приятные бонусы:

• Увеличатся показатели мощности и крутящего момента;
• Снизится расход топлива (по сравнению с аварийным режимом);
• Улучшится тяга на низах;
• Станет отзывчивей педаль газа;
• Улучшится общая динамика автомобиля, разгон станет более резвым;
• Переключения коробки передач будут более плавными;
• Оптимизируется работа двигателя с включенным кондиционером, машина перестанет «тупить».

Программное отключение лямбда-зондов проводят партнеры ADACT в России и странах СНГ.

Где отключить лямбда-зонд

Рекомендуем посмотреть

Аварийная прошивка

Дело в том, что когда электронный блок управления видит поломку лямбда-зонда, он начинает работать не по той прошивке, которая заложена в нём по умолчанию, а по аварийной. В этом случае смесеобразование происходит по данным, полученным с других датчиков. Не участвует в этом процессе только кислородный датчик. Признаки неисправности этого устройства водитель заметит сразу же. К сожалению, смесь чересчур бедная, так как процентное содержание бензина больше, чем необходимо. Это позволяет добиться того, чтобы двигатель не остановился. Но если увеличить подачу воздуха, то велика вероятность того, что двигатель заглохнет. Однако в качестве предупреждения на большинстве автомобилей загорается в приборной панели лампа Check Engine, которая сигнализирует о неисправностях двигателя. Дословный перевод этой надписи Проверьте двигатель. Но и без нее можно определить поломку лямбда зонда

. Дело в том, что расход топлива сильно растет по сравнению с нормальным режимом.

Как почистить лямбда зонд

Стоимость нового датчика кислорода (или лямбда-зонда) на некоторые модели автомобилей достигает нескольких десятков тысяч рублей. Поэтому выход из строя этого элемента логично вызывает у автовладельцев вопрос: можно ли восстановить некорректно работающий датчик кислорода и не покупать новый? Отметим сразу: в некоторых случаях это действительно возможно. Все, что нужно – это правильная подготовка и грамотно проведенная очистка. О том, как почистить лямбда-зонд в домашних условиях и пойдет речь ниже.

Восстановление работоспособности лямбда-зонда с помощью чистки

В некоторых случаях кислородный датчик перестает работать только из-за того, что отверстия защитного экрана и сам керамический наконечник покрылись сажевым налетом. Для восстановления работоспособности детали необходимо произвести очистку ЛЗ от сажи, но выполняя такую работу, нужно соблюдать определенные правила

Важно не использовать для чистки:

• металлические щетки;
• наждачную бумагу;
• напильники;
• другие предметы, которые могут повредить керамический элемент.

Самый лучший метод избавиться от загрязнений – замочить керамику лямбда-зонда в растворе ортофосфорной кислоты, но для этого предварительно следует аккуратно отпилить защитный колпачок. Если кислоту не удалось найти, можно воспользоваться преобразователем ржавчины, который продается в магазинах, торгующих автохимией. Разумеется, чтобы очистить деталь от сажевых отложений, датчик необходимо снимать.

Для отмачивания керамического наконечника его необходимо разместить в жидкости на 15-20 минут, сажа должна сама исчезнуть с поверхности. Если все же отложения до конца не удалились, их можно счистить мягкой зубной щеткой. После проведенной процедуры нужно с помощью кэмпи-сварки закрепить защитный экран. Когда восстановить работоспособность «лямбды» не удается, остается один выход – покупать новый кислородный датчик.

Что такое лямбда-зонд

Лямбда-зонд – это датчик наличия свободного молекулярного кислорода (O2) в выхлопных газах. Если быть более точным, датчик оценивает не наличие, а отсутствие кислорода в выхлопах. Устанавливается в выпускном тракте. В зависимости от экологического стандарта, которому соответствует автомобиль, в системе выпуска может быть установлено от 1 до 4 датчиков.

Принцип работы основан на генерации электродвижущей силы (напряжения) на выводах зонда под действием высокой температуры. После прогрева раскаленными выхлопами до 300-350 °C между двумя электродами датчика появляется напряжение, приблизительно равное 0,9 вольта. Один из электродов зонда изготовлен из диоксида цинка (ZnO2). К этому электроду и подводятся выхлопные газы. При контакте диоксида цинка с молекулярным кислородом происходит блокировка генерации электродвижущей силы. Напряжение на выводах проседает до 0,1 вольта.

Лямбда зонд контролирует кислород в выхлопной системе

Сигнал с датчика кислорода уходит в электронный блок управления двигателем (ЭБУ). В зависимости от назначения (системный или контрольный), зонд выполняет одну из двух практических функций. В режиме реального времени на основании показаний с системного датчика ЭБУ корректирует топливно-воздушную смесь, стремясь сделать ее максимально приближенной к стехиометрическому соотношению. Контрольный зонд служит для оценки работоспособности каталитического нейтрализатора.

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

• стальной корпус;
• наружный платиновый электрод;
• внутренний циркониевый электрод;
• керамический изолятор между внутренним и наружным электродами;
• электронагреватель;
• защитный кожух для наружного электрода.

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

• 1 контакт — передача сигнала на электронный блок управления;
• 2 — электрическое питание;
• 3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.
